5噸高頻振動臺
產品型號：JQA-502-450 品牌：劍 喬 用途：5噸高頻電動振動臺主要針對高頻、大位移、大噸位方向，擁有它您的產品將無往不利。同時電磁振動臺具有振動響應頻率寬、控制精度高、可模擬各種波形及規范、控制容易、擴充性能佳咨詢熱線：13829135130
- 產品介紹
- 規格參數
- 產品視頻
- 服務保障
-

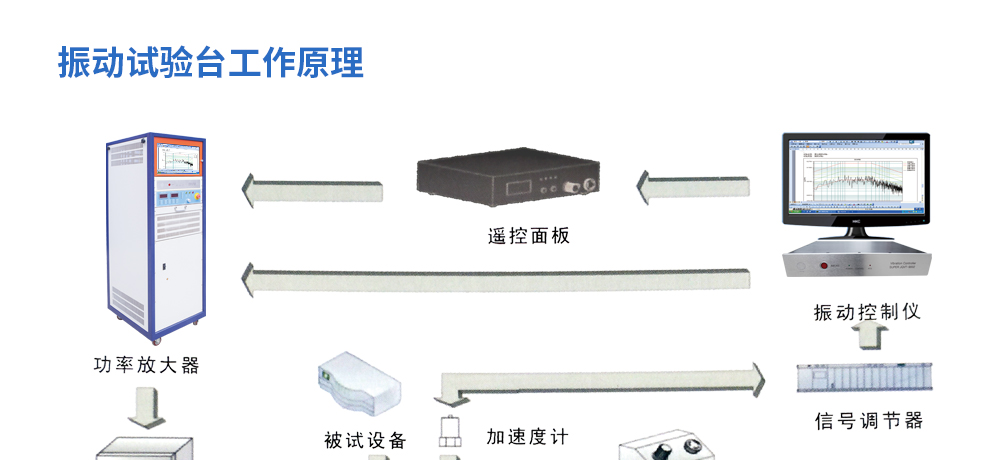

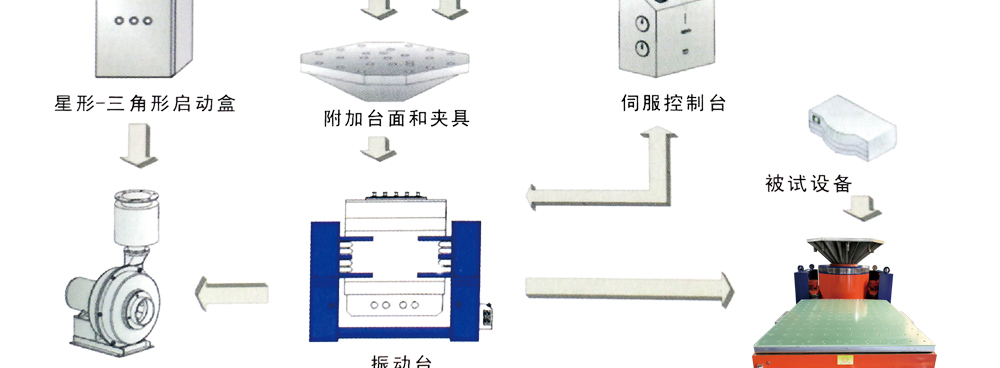

JQA系列5噸高頻電動振動臺（振動測試系統）滿足(MIL-STD,DIN,ISO,ASTM,IEC,ISTA,GB,GJB,JIS,BS等國家及國際測試標準) 具有頻率寬、指標優異、可靠性高、占地面積小、移動方便、操作簡單等優點，目前此系列有多種不同型號的振動臺可供選擇。激振力范圍從1kN到70kN,最大負載從70kg到1000kg，頻率范圍：5-4000Hz，支持X.Y.Z垂直+水平多方向試驗，廣泛應用于航空、航天、兵器、船舶、通訊、汽車、電子、電工、家電等領域。可提供氣候、力學等多環境的綜合試驗設備。該系統由振動臺、功放和風機三部分構成，控制儀和臺體可以根據試驗條件進行選配。

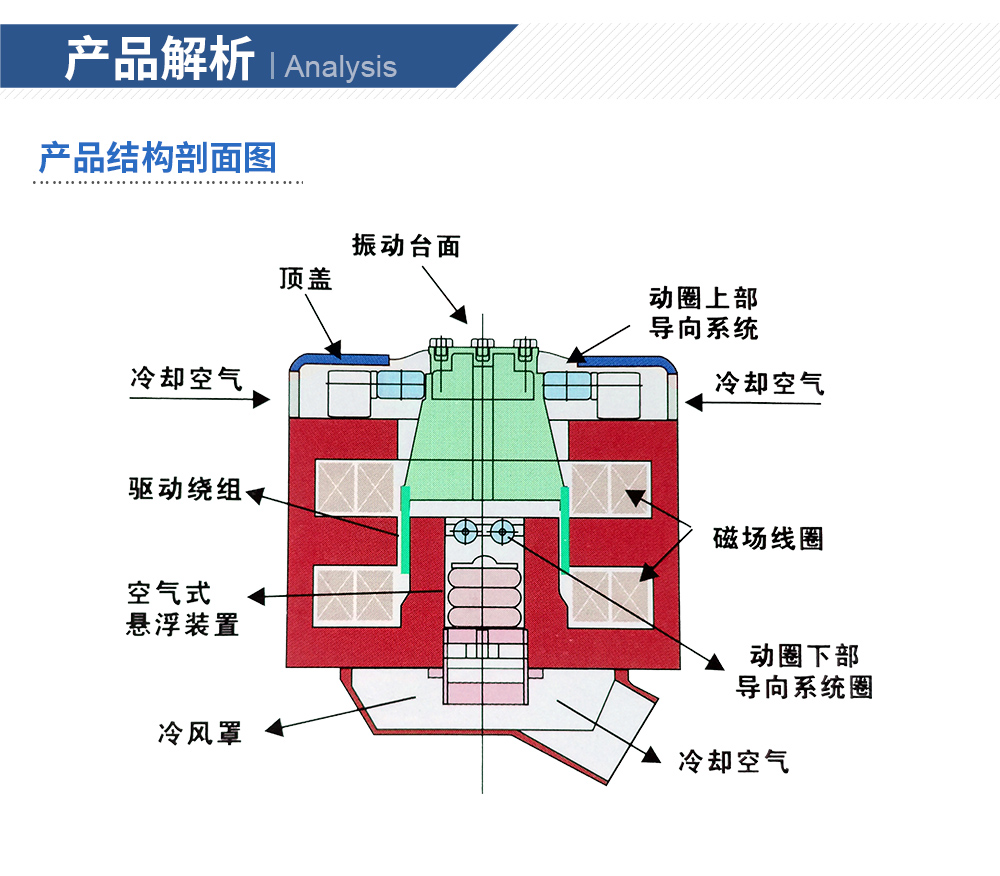

性能特點：●強制風冷 ●正弦激振力范圍: 1kN ~ 70kN●兩倍的正弦沖擊力(2噸以上可選三倍) ●輕質動圈，優化設計，耐振性能強●中心氣囊承載能力強，低頻性能好 ●可配置水平滑臺●風機冷卻效果好，噪音低 ●使用頻率可從1Hz開始●隨機與正弦激振力1:1 ●位移峰峰值最大可達100mm●耳軸氣囊隔震效果好 ●雙磁路設計，漏磁低，磁場均勻●正弦、隨機、沖擊等試驗功能 ●高效率、高可靠性功率放大器系統特點：◎一階共振頻率高、使用頻率寬優化的動圈骨架結構設計，特別是對傳統結構的動圈骨架傳力角板等薄弱環節進行增強設計，有效提高了傳力剛度；采用膠接與螺釘連接的復合固定繞線環筒和繞線環筒增強膠孔的新結構，增強了繞組的剛度。顯著提高了動圈的一階共振動頻率，超過了國際同類產品。◎動圈繞組可靠性高獨創的動圈繞組加強環的新結構和新工藝，顯著提高了動圈繞組工作在大推力、高加速度振動、沖擊和高溫環境中的耐振可靠性。◎風冷效率高創新的電動臺冷卻風道設計：改進了進風結構，上磁環用長槽型進風道取代圓孔型進風道；勵磁線圈采用蜂窩式風道、中磁環采用雙層風流式風道、下磁環采用斜楔型風道等新結構，顯著提高了冷卻效果。◎冷卻風機冷卻風機具有獨特的風道等結構設計，風機冷卻效果好，噪音低。◎水平和垂直試驗帶水平滑臺的電動振動臺可以用于水平和垂直試驗，兩個方向的切換方式簡單，翻轉方便。◎采用IGBT模塊功放采用性能可靠的MOSFET和IGBT模塊，具有很高的穩定性和可靠性。◎安全性能產品符合歐洲標準測試要求，在功放上裝有緊急停止開關，有效應對突發事件。符合美國UL和CE安全要求。

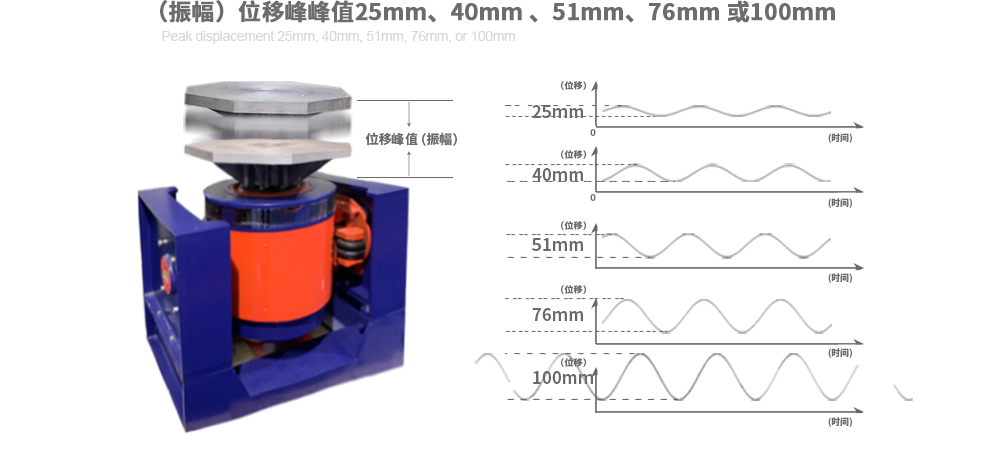

**** 位移可選76mm或100mm.uDisplacement peak-to-peak value of 76mm or 100mm.
**** 可定制不同直徑的動圈. Customize the diameter of armture is available.高頻振動臺滿足以下試驗標準：
● GB/T 2423.10-1995 電工電子產品環境試驗 第二部分: 試驗方法 試驗Fc和導則: 振動(正弦)● GB/T 2423.11-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fd: 寬頻帶隨機振動—一般要求● GB/T 2423.12-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fda: 寬頻帶隨機振動—高再現性● GB/T 2423.13-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fdb: 寬頻帶隨機振動中再現性● GB/T 2423.14-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fdc: 寬頻帶隨機振動低再現性● GB/T 2423.35-1986 電工電子產品基本環境試驗規程 試驗Z/AFc:散熱和非散熱試驗樣品的低溫/ 振動(正弦)綜合試驗方法● GB/T 2423.36-1986 電工電子產品基本環境試驗規程 試驗Z/BFc:散熱和非散熱樣品的高溫/ 振動(正弦)綜合試驗方法● GB/T 2423.48-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Ff: 振動—時間歷程法● GB/T 2423.49-1997 電工電子產品環境試驗 第2部分: 試驗方法 試驗Fe: 振動—正弦拍頻法● GB/T 2424.22-86電工電子產品基本環境試驗規程 溫度（低溫、高溫）和振動（正玄）綜合試驗導則● GB/T 2424.24-1995 電工電子產品基本環境試驗規程 溫度（低溫、高溫） / 低氣壓 / 振動（正玄）綜合試驗導則
-

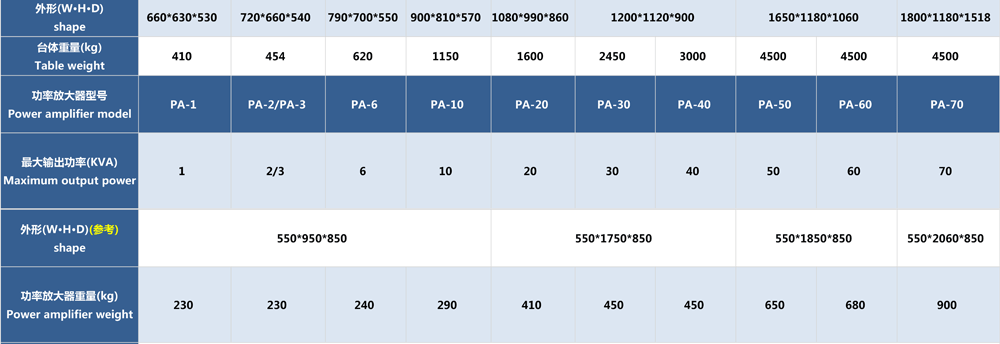

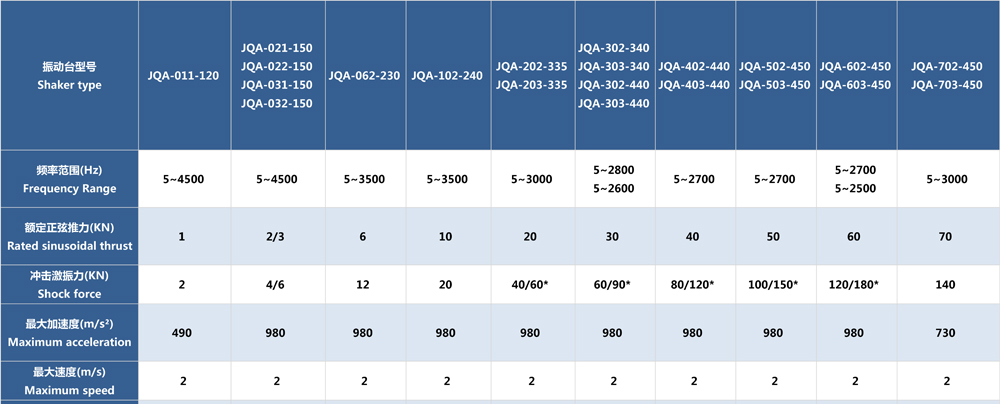

5頓高頻振動臺參數表
-
